柱塞閥系列您現在所在的位置：首頁-產品中心-柱塞閥系列

名稱：電動柱塞閥
型號： UJ941H、U941SM
口徑： DN50-DN500
壓力： 1.6mpa-2.5mpa
材質：鑄鋼、不銹鋼

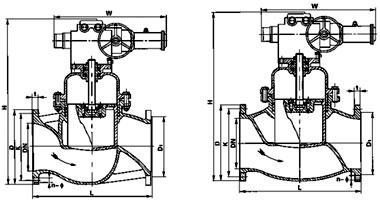

一、主要連接、結構尺寸

DN(mm)
尺寸

（UJ941H） U941SM

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

型號

SMC-03

SMC-00

SMC-00

SMC-00

SMC-0
SMC-1

SMC-0
SMC-1

SMC-1

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1

SMC-2

SMC-3

W

865

910

910

910

940
1052

940
1052

1052

1052
1150

1052
1150

1052
1150

1150

1150

D

165

185

200

235

270

300

360
（375）

425
（450）

485
（515）

555
（580）

620
（666）

670
（685）

730
（755）

K

125

145

160

190

220

250

310
（320）

370
（385）

430
（450）

490
（510）

550
（585）

600
（610）

660
（670）

D1

99

118

132

156

184

211

274
（284）

330
（345）

389
（409）

448
（465）

503
（535）

548
（560）

609
（615）

t

20

22

24

24

26

28

30
（34）

32
（38）

34
（42）

38
（46）

40
（50）

42
（50）

44
（52）

n-φ

4-18

8-18

8-18

8-22

8-26

8-26

12-26
（12-30）

12-30
（12-33）

16-30（16-33）

16-33
（16-36）

16-36
（16-39）

20-36
（20-39）

20-36
（20-42）

二、本廠生產的電動柱塞閥所需的力距參數表

DN(mm)
尺寸

U941SM-25(40)?? (N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800

三、SMC系列閥門電動裝置技術參數

DN(mm)
尺寸

允許輸出轉矩（N.m）

速比范圍

允許推力（KN）

允許閥桿直徑（㎜）

參考重量（㎏）

SMC-04

110

18-90

35

26

40-45

SMC-03

270

15-130

45

38

60-70

SMC-00

500

11-148

90

50

100-110

SMC-0

970

12-198

150

65

130-150

SMC-1

1800

13-230

250

76

170-185

SMC-2

2700

10-200

300

89

190-210

SMC-3

5800

11-200

600

127

480-520

四、SMC系列典型規格技術參數

DN(mm)
尺寸

輸出轉矩
（N.m）

輸出轉速
（r/min）

電機功率
（kw）

電機堵轉電流

SMC-04

110

18

0.2

7.42

110

36

0.3

9.31

SMC-03

200

18

0.4

12.04

270

24

0.6

17.15

SMC-00

500

18

0.6

17.15

500

36

1.5

38.85

SMC-0

700

18

1.1

29.68

970

18

1.5

38.85

SMC-1

1200

12

1.5

38.85

1200

24

2.2

50.82

1800

12

2.2

50.82

SMC-2

1800

24

3.0

65.03

200

12

2.2

50.82

2700

12

3.0

65.03

SMC-3

4000

12

4.0

74.20

5800

12

5.5

91.63

注：1、表中所列為典型規格的技術參數，用戶如選用其它參數，訂貨時請說明。
2、表中電機堵轉電流值為產品數值。

DN(mm) 尺寸	（UJ941H） U941SM
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400	450	500
L	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
型號	SMC-03	SMC-00	SMC-00	SMC-00	SMC-0 SMC-1	SMC-0 SMC-1	SMC-1	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1 SMC-2	SMC-1	SMC-2	SMC-3
W	865	910	910	910	940 1052	940 1052	1052	1052 1150	1052 1150	1052 1150	1150	1150
D	165	185	200	235	270	300	360 （375）	425 （450）	485 （515）	555 （580）	620 （666）	670 （685）	730 （755）
K	125	145	160	190	220	250	310 （320）	370 （385）	430 （450）	490 （510）	550 （585）	600 （610）	660 （670）
D1	99	118	132	156	184	211	274 （284）	330 （345）	389 （409）	448 （465）	503 （535）	548 （560）	609 （615）
t	20	22	24	24	26	28	30 （34）	32 （38）	34 （42）	38 （46）	40 （50）	42 （50）	44 （52）
n-φ	4-18	8-18	8-18	8-22	8-26	8-26	12-26 （12-30）	12-30 （12-33）	16-30（16-33）	16-33 （16-36）	16-36 （16-39）	20-36 （20-39）	20-36 （20-42）

DN(mm) 尺寸	U941SM-25(40)?? (N.m)
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400	450	500
PN2.5	120	220	240	320	480	550	1100	1400	1500	1800	2400	3000	4000
PN4.0	250	300	340	500	600	1000	2000	2600	2800	3400	4000	5000	5800

DN(mm) 尺寸	允許輸出轉矩（N.m）	速比范圍	允許推力（KN）	允許閥桿直徑（㎜）	參考重量（㎏）
SMC-04	110	18-90	35	26	40-45
SMC-03	270	15-130	45	38	60-70
SMC-00	500	11-148	90	50	100-110
SMC-0	970	12-198	150	65	130-150
SMC-1	1800	13-230	250	76	170-185
SMC-2	2700	10-200	300	89	190-210
SMC-3	5800	11-200	600	127	480-520

DN(mm) 尺寸	輸出轉矩（N.m）	輸出轉速（r/min）	電機功率	電機堵轉電流
SMC-04	110	18	0.2	7.42
SMC-04	110	36	0.3	9.31
SMC-03	200	18	0.4	12.04
SMC-03	270	24	0.6	17.15
SMC-00	500	18	0.6	17.15
SMC-00	500	36	1.5	38.85
SMC-0	700	18	1.1	29.68
SMC-0	970	18	1.5	38.85
SMC-1	1200	12	1.5	38.85
	1200	24	2.2	50.82
	1800	12	2.2	50.82
SMC-2	1800	24	3.0	65.03
	200	12	2.2	50.82
	2700	12	3.0	65.03
SMC-3	4000	12	4.0	74.20
SMC-3	5800	12	5.5	91.63
