結構及特點

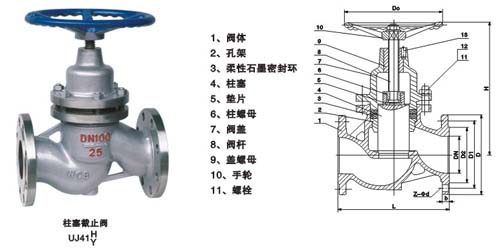

柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
柱塞截止閥的運用范
●閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
●閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
●閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
●閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
安裝和維修
●本公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
●本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
●經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
●不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
法蘭連接柱塞截止閥結構尺寸
1.6-MPa UJ41H-16C UJ41W-16CP/R 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485 545 608 b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36 40 44 Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ18 8-φ23 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ34 H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395 1480 1600 重量 kg 3.6 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752 1200 1400
及連接尺寸
(mm)
2.5-MPa UJ41H-25C UJ41W-25CP/R 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730 D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 600 D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405 555 610 b 16 16 14 18 18 20 22 22 24 2/ 30 34 36 40 44 48 50 52 Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ30 16-φ30 16-φ34 16-φ34 20-φ34 20-φ41 H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400 1500 1620 重量 kg 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800 1280 1450
及連接
尺寸
(mm)
4.O-MPa UJ41H-40C UJ41W-40CP/R 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 主要外形尺寸 L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914 987 987 D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655 680 735 D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585 610 670 D2 45 55 65 78 85 100 125 135 160 188 218 282 345 408 465 535 560 612 D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364 422 474 524 576 b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58 60 62 Z-φd 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ34 16-φ34 16-φ34 16-φ41 20-φ41 20-φ48 H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400 1500 1620 重量 kg 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930 1450 1600
及連接
尺寸
(mm)
法蘭連接柱塞截止閥結構尺寸
6.4-MPa U41H-64C UJ41H-64P/R 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 主要外 L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 D 105 125 135 150 165 175 200 210 250 295 340 405 470 530 D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460 D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412 D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364 b 18 20 22 24 24 26 28 30 32 36 38 44 48 54 Z-φd 4-φ14 4-φ18 4-φ14 4-φ23 4-φ23 8-φ23 8-φ23 8-φ25 8-φ30 8-φ34 8-φ34 12-φ34 12-φ41 16-φ41 H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000 重量 kg 6 8 9 14 22 30 40 70 98 150 260 400 520 680
形尺寸
及連接
尺寸
(mm)
PNl0.0MPa UJ41H-100 UJ41H-100P/R 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 主要外 L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 1025 1150 D 105 125 135 150 165 195 220 230 265 310 350 430 500 585 655 715 D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 560 620 H 150 165 185 200 230 250 280 300 340 400 460 520 980 1060 1200 1350 重量 kg 6 8 10 16 26 34 48 96 130 250 380 510 660 810 950 1100
形尺寸
及連接
尺寸
(mm)
PNl6.0MPa UJ41H-160 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 主要外 L 165 190 216 229 241 292 330 356 432 508 559 660 787 900 D 105 130 140 155 170 195 220 230 265 315 355 430 515 586 D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 H 180 200 220 270 280 290 320 350 380 420 460 540 1000 1100 重量 kg 11 21 29 38 41 58 80 110 135 182 305 520 846 110
形尺寸
及連接
尺寸
(mm)
柱塞截止閥的結構規范
PNl.6-4.O DNl5-250 PNl.6-4.O DN≥250 柱塞截止閥 平衡式柱塞截止閥
PN6.4-10.0
DNl5-100
PN6.4-10.0
DN≥200
柱塞截止閥的性能規范
閥體材料 適用溫度 適用介質 壓力范圍 鑄 鋼 ≤425℃ 水、蒸汽、石油產品 PNl.6-1.6MPa 不銹鋼 ≤300℃ 硝酸、醋酸 通徑范圍 含鉬不銹鋼 ≤300℃ 氮、氫、氨尿素等 DNl5-500mm
