名稱：德標卡套軟密封旋塞閥
型號： X43
口徑： DN15-DN350
壓力： 1.6mpa-6.4mpa
材質：鑄鋼、不銹鋼

德標卡套軟密封旋塞閥

◆產品結構特點
德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、雙向流動，安裝使用更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆技術規范

結構形式	BC
驅動方式	手柄，蝸輪蝸桿傳動，氣動，電動
設計標準	API599，API6D
結構長度	DIN 3202F1
連接法蘭	DIN 2543-2549
試驗和檢驗	DIN3230

注：閥門連接法蘭尺寸可根據用戶要求設計制造。

◆產品性能規范

公稱壓力（MPa）	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
1.6	2.4	1.76	≤180℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6

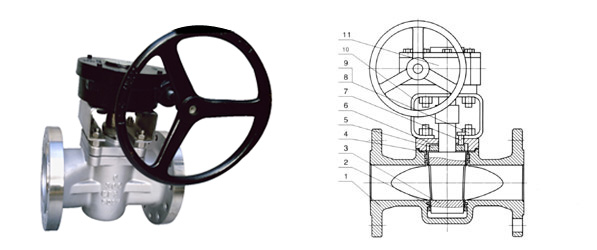

◆主要零部件材質

序號	名稱	材質
1	閥體	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4	墊片	柔性石墨+不銹鋼
5	調整墊	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6	閥蓋	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7	調整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	支架	Q235、WCB
11	蝸輪

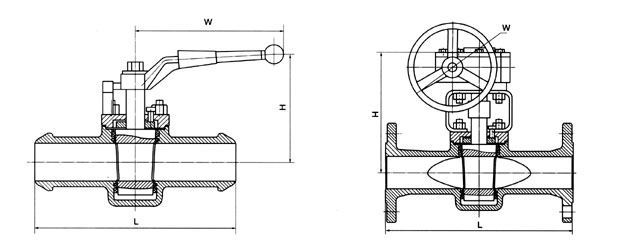

型號	X43-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	150	155	160	180	190	200	220	230	380	460	520	580	620	680	740
W	300	300	300	350	400	500	500	550	300	300	320	320	350	380	380
重量	9	10	11	13	14	19	23	27	43	62	75	155	222	390	580

注:四寸及以上為蝸輪操作4"

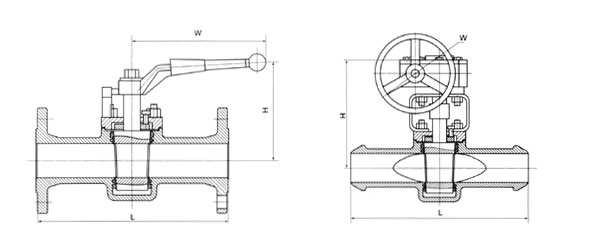

型號	X43-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	150	155	160	180	190	200	220	230	380	460	520	580	620	680	740
W	300	300	300	350	400	500	500	550	300	300	320	320	350	380	380
重量	10	11	13	15	17	22	31	55	77	88	190	190	235	399	630

注:四寸及以上為蝸輪操作4"

型號	X43-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	12	14	18	21	24	29	33	39	75	103	146	251	337	521	720

注:四寸及以上為蝸輪操作4"

型號	X43-64
壓力等級	PN64
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	14	17	22	25	29	34	43	50	94	123	170	291	430	625	875

注:四寸及以上為蝸輪操作4"
