◆產品結構特點
軌道旋塞閥(將軍閥)將軍閥適用于公稱壓力CLASS150-900LBS，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理，密封可靠，性能優良、造型美觀。
2、它的密封性是通過閥片四周的密封圈來實現的。獨特的燕尾槽保護和固定密封圈。
3、雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆將軍閥的工作原理
當閥門全開的狀態下,塞子的通道興閥體的通道對齊,能保證理想的最低壓力降.
當轉動手輪,塞子將朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉.
當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動90度,最后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態.
該閥門的優點是閥門在開啟的過程中,閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損,同時密封采用軟密封,使密封在關閉時為零泄露。
◆技術規范
| 結構形式 | BB-BG |
| 驅動方式 | 手輪、傘齒輪、手柄 |
| 設計標準 | API599、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598.API6D |
注：閥門連接法蘭尺寸可根據用戶要求設計制造。
◆產品性能規范
| 公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
.jpg)

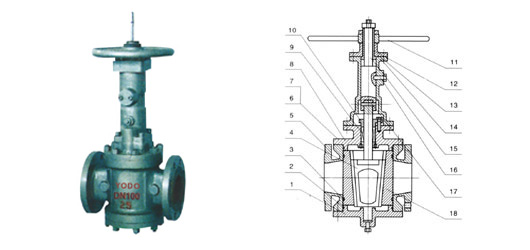

◆主要零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 下蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | O型圈 | 丁腈橡膠 |
| 3 | 密封圈 | 氟橡膠 |
| 4 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | 閥體 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 6 | 閥栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 7 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 8 | 閥蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | 填料 | 柔性石墨+不銹鋼 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 11 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
| 12 | 閥桿螺母 | 銅合金 |
|
13 |
閥桿螺母蓋 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 14 | 支架 | ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M |
| 15 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 16 | 導向螺栓 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 17 | 銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
| 18 | 閥片 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M |
.jpg)
| 型號 | YDAOX43-150 | |||||||||||||||
| 壓力等級 | 150LB | |||||||||||||||
| 口徑Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 40 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 10 | 12 | 14 | 19 | 21 | 28 | 34 | 39 | 75 | 95 | 135 | 200 | 255 | 415 | 650 | |
| 型號 | YDAOX43-300 | |||||||||||||||
| 壓力等級 | 300LB | |||||||||||||||
| 口徑Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 11 | 13 | 20 | 27 | 31 | 37 | 44 | 60 | 82 | 115 | 165 | 225 | 305 | 405 | 650 | |
.jpg)
| 型號 | YDAOX43-600 | |||||||||||||||
| 壓力等級 | 600LB | |||||||||||||||
| 口徑Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 13 | 15 | 22 | 29 | 34 | 41 | 54 | 68 | 99 | 128 | 191 | 258 | 430 | 650 | 870 | |
| 型號 | YDAOX43-900 | |||||||||||||||
| 壓力等級 | 900LB | |||||||||||||||
| 口徑Size | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |
| L | 229 | 229 | 254 | 279 | 305 | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | |
| H | 230 | 260 | 300 | 340 | 380 | 435 | 460 | 490 | 525 | 570 | 625 | 700 | 780 | 870 | 980 | |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 | |
| 重量（kg） | 15 | 19 | 24 | 32 | 38 | 47 | 62 | 75 | 115 | 147 | 220 | 379 | 490 | 720 | 1020 | |
