名稱：美標壓力平衡式倒裝油密封旋塞閥
型號：美標壓力平衡式倒裝油密封旋塞閥
口徑： DN15-DN350
壓力： 150Lb～900Lb
材質：鑄鋼、不銹鋼

美標壓力平衡式倒裝油密封旋塞閥

◆產品結構特點
美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；

2、倒裝壓力平衡的結構，開關動作輕；

3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；

4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆技術規范

◆產品性能規范

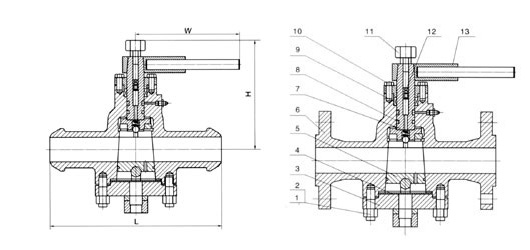

◆主要零部件材質

序號	名稱	材質
1	雙頭螺栓	ASTM A194-2H、A194-8、A194-8M
2	六角螺母	ASTM A194-2H、A194-8、A194-8M
3	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4	墊片	柔性石墨+不銹鋼
5	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8	“O”型圈	丁腈橡膠NBR
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	加油嘴
12	止回閥
13	手柄	ASTM A47-32510、A216 WCB

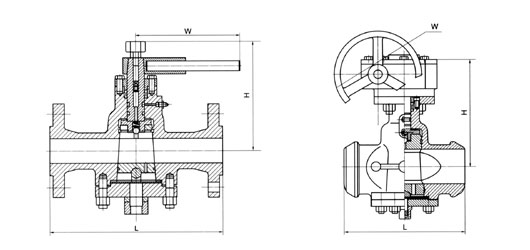

注:四寸及以上為蝸輪操作4"

注:四寸及以上為蝸輪操作4"

注:四寸及以上為蝸輪操作4"

注:四寸及以上為蝸輪操作4"
