名稱：往復型氣動隔膜閥
型號： G641
口徑： DN15-DN250
壓力： 0.6mpa-1.6mpa
材質：鑄鐵

往復型氣動隔膜閥

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

二、材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

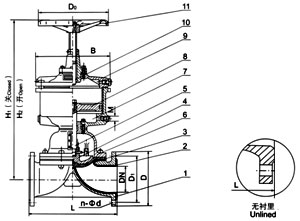

四、主要尺寸及重量

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

B

氣源壓力
MPa

氣源接頭
in

耗氣量
cm3

質量

15

0.6

0．6

0.6

125

95

65

4-14

2

20

139

105

75

4-14

2

25

145

115

85

4-14

2

250

264

120

94

0.4

10×1

2.395×102

6．5

32

160

140

100

4-18

2

3025

328

140

120

0.4

12×1.25

6.082×102

40

180

150

110

4-18

3

306

328

140

120

0.4

12×1.25

6.082×102

50

210

165

125

4-18

3

379

405

160

185

0.4

12×1.25

1.235×102

25

65

250

185

145

4-18

3

467

502

240

245

0.5

16×1.5

3.725×103

31．5

80

300

200

160

4-18

3

483

523

240

245

0.5

16×1.5

3.725×103

62．5

100

350

220

180

8-18

3

565

617

280

330

0.5

20×1.5

9.458×103

93．5

125

400

250

210

8-18

3

664

732

320

380

0.5

20×1.5

1.409×104

114

150

460

285

240

8-22

3

750

830

320

470

0.5

20×1.5

2.868×104

164

200

0.4

570

340

295

8-22

4

930

1050

400

470

0.5

20×1.5

4.619×104

249

250

680

395

350

12-22

4

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6 0．6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	250	264	120	94	0.4	10×1	2.395×102	6．5
32			160	140	100	4-18	2	3025	328	140	120	0.4	12×1.25	6.082×102
40			180	150	110	4-18	3	306	328	140	120	0.4	12×1.25	6.082×102
50			210	165	125	4-18	3	379	405	160	185	0.4	12×1.25	1.235×102	25
65			250	185	145	4-18	3	467	502	240	245	0.5	16×1.5	3.725×103	31．5
80			300	200	160	4-18	3	483	523	240	245	0.5	16×1.5	3.725×103	62．5
100			350	220	180	8-18	3	565	617	280	330	0.5	20×1.5	9.458×103	93．5
125			400	250	210	8-18	3	664	732	320	380	0.5	20×1.5	1.409×104	114
150			460	285	240	8-22	3	750	830	320	470	0.5	20×1.5	2.868×104	164
200		0.4	570	340	295	8-22	4	930	1050	400	470	0.5	20×1.5	4.619×104	249
250		0.4	680	395	350	12-22	4
