名稱：無襯里隔膜閥
型號： G41W
口徑： DN15-DN400
壓力： 1.0mpa
材質：鑄鐵

產品型號：EG41W

產品名稱：無襯里隔膜閥

產品特點：設計與制造：BS5156 結構長度：5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W無襯里隔膜閥,EG41J襯膠堰式隔膜閥,堰式隔膜閥

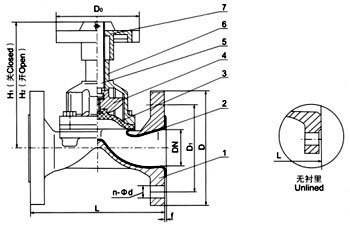

部件列表：1.閥體　2.閥體襯里　3.隔膜　4.閥瓣　5.閥桿　6.閥蓋　7.手輪

一、用途：

本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
壓力等級：PN(MPa)　0.6 1.0 1.6

二、材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

三、測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5 密封：PN×1.1

四、結構特點：

隔膜閥是一種特殊形式的截?cái)嚅y： 1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

五、EG41W無襯里隔膜閥主要連接尺寸：

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
32			146	140	100	4-18	2	127	144	96	6.5
40			159	150	110	4-18	2	136	56	96	7.5
50			190	165	125	4-18	2	151	177	96	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	190	230	230	23.5
100			305	220	180	8-18	2	242	285	280	34
125			356	250	210	8-18	3	285	648	280	44
150			406	285	240	8-22	3	353	431	368	67.5
200		0.6	521	340	295	8-22	3	445	537	483	141.5
250		0.6	635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350		0.4	787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584
