對焊連接金屬密封蝶閥
標準與規范
設計與制造 壓力 -溫度等級 焊接型式 試驗與檢驗 GB/T12238、JB/T8527 GB/T9131 GB/T12224 GB/T13927、JB/T9092
型號、材料及主要參數
配管
公稱
壓力焊接
坡口按產品型號
GB/T 9112- 2000
1.0
GB/T 12224
D63H-1OC
D63W-10P
D63W-10P8
D63W-10P3
D63W-10R
D63W-10R8
D63W-10R3
1.6
D63H-16C
D63W-16P
D63W-16P8
D63W-16P3
D63W-16R
D63W-16R8
D63W-16R3
2.5
D63H-25
D63W-25P
D63W-25P8
D63W-25P3
D63W-25R
D63W-25R8
D63W-25R3
主要零 件材料
閥體
WCB
ZG1Cr18 Ni9Ti
CF8
CF3
ZG1Cr18Ni 12M02Ti
CF8M
CF3M
壓圈
WCB
ZG1Ccr18 N19T1
304
3041
ZG1Cr18N1 12M02T1
316
3161
蝶板
WCB
ZG1Cr18 Ni9Ti
CF8(304)
CF3f30411
ZG1Cr18Ni 12M02Ti
CF8M(316)
CF3Mf31611
閥桿
2Cr13
1Cr18N19T1
OCr19N19
OOCr19N111
1Cr18N1 12M02T1
OOCr17N14 M02
OOCr17N14 M02
閥座
1Cr18Ni9Ti
OCr19Ni9
OOCr19Ni11
OOCr19Ni11
OCt17Ni12 M02
OOCr17N14 M02
OOCr17N124 M02
適用工況
適用介質
水、蒸汽、 油品等
硝酸等腐蝕性介質
強氧化性介質
醋酸等腐蝕性介質
尿素等腐蝕 性介質
手動蝶閥
示倒： D63H-16C
蝸輪傳動蝶閥
在閥門類型代號 D后加入“3”表示，示例：D363H-16C
氣動蝶閥
在閥門類型代號 D后加入“6”表示，示倒：D663H-16C
電動蝶閥
在閥門類型代號 D后加入“9”表示，示例：D963H-16C
.jpg)

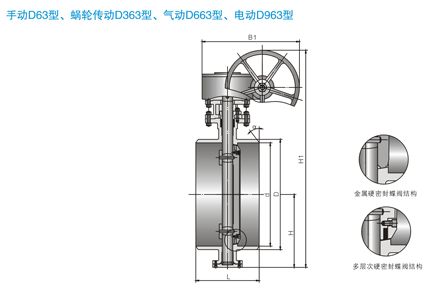

D363H/W-(C.I.P.R)對焊式大硬密封蝶閥系列外形尺寸
