用途及特點
一、氟塑料襯里蝶閥系列
1.其基本類型有兩種，即D71F4和D71F46(中線)全襯里型對夾式蝶閥，采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
.jpg)
二、結構特點
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c.軸的徑向采用O型圈與金屬墊的組合；
d.閥座鑲在有彈性條的閥體的槽內；
3.采用可調彈性彈子定位。定位準確，結構簡單。
三、設計規范
遵循GB 12238，API609，MSS SP-68標準。
四、驅動方式
手動、蝸輪傳動、氣動、電動。
基本型號
手
動
DA71F/P 半襯
蝸
輪
傳
動
DA371F/P 半襯
DA71F3 全襯里
DA371F3 全襯里
DA71F4 全襯里
DA371F4 全襯里
DA71F46 全襯里
DA371F46 全襯里
氣
動
DA671F/P 半襯
電
動
DA971F/P 半襯
DA671F3 全襯里
DA971F3 全襯里
DA671F4 全襯里
DA971F4 全襯里
DA671F46 全襯里
DA971F46 全襯里
技術規范
設計標準
GB12238
結構長度
GB12221
法蘭標準
JB/T79-94
GB9113.1-26
檢驗試驗
GB/T13927
驅動方式
蝸輪、手動、電動、氣動

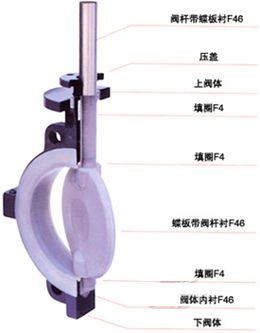

主要零部件材料表
零件名稱
材料
上下閥體
鑄鐵、鑄鋼、不銹鋼、襯F46、F3
閥座
鑄鋼
帶桿蝶板
鑄鋼、不銹鋼、襯F46、F3
填料
F4
襯墊
硅橡膠
蝸輪手柄
球墨鑄鐵
.jpg)
.jpg)
D371對夾式蝶閥尺寸及重量
公稱通徑
PN1.0(MPa)主要外形尺寸和連接尺寸(mm)
PN1.6(MPa)
重量
DN
L
D
D1
D2
f
Z-φd
H2
H1
D
D1
Z-φd
kg
40
33
145
110
85
3
4-φ18
270
80
145
110
4-φ18
4
50
43
160
125
100
3
4-φ18
280
85
160
125
4-φ18
5
65
46
180
145
120
3
4-φ18
290
93
180
145
4-φ18
7
80
46
195
160
140
3
4-φ18
310
100
195
160
8-φ18
9
100
52
215
180
155
3
8-φ18
340
110
215
180
8-φ18
13
125
56
245
210
185
3
8-φ18
355
120
245
210
8-φ18
15
150
56
280
240
210
3.5
8-φ23
380
160
280
240
8-φ23
24
200
60
335
295
265
3.5
8-φ23
430
245
335
295
12-φ23
38
250
68
390
350
320
4
12-φ23
450
260
405
355
12-φ26
60
300
78
440
400
370
4
12-φ23
480
300
460
410
12-φ26
70
350
78
500
460
420
4
16-φ23
600
320
520
470
16-φ26
80
400
102
565
515
475
4.5
16-φ25
630
330
580
525
16-φ30
120
450
114
615
565
525
4.5
20-φ25
655
380
640
585
20-φ30
165
500
127
670
620
580
5
20-φ25
680
390
715
650
20-φ33
205
600
154
780
725
690
5
20-φ30
730
450
840
770
20-φ36
250
700
165
895
840
800
5
24-φ30
790
480
910
840
24-φ36
320
800
190
1010
950
905
5
24-φ34
880
580
1020
950
24-φ39
395
900
203
1110
1050
1005
5
28-φ34
930
625
1120
1050
28-φ39
450
1000
216
1220
1160
1115
6
28-φ34
1000
660
1255
1170
28-φ42
600
1200
254
1450
1380
1325
6
32-φ41
1300
780
1485
1390
32-φ48
825
D341法蘭式蝶閥尺寸及重量
公稱通徑
標準值
參考值
DN（mm）
NPS（inch）
L
D
D1
D2
f
b
Z-Φd
W
Do
H
WT(Kg)
PN1.0MPa
40
11/2
106
145
110
85
3
18
4-Φ18
160
140
10
50
2
108
160
125
100
3
20
4-Φ18
200
160
12
65
11/2
112
180
145
120
3
20
4-Φ18
250
165
14
80
3
114
195
160
135
3
22
4-Φ18
250
170
16
100
4
127
215
180
155
3
22
8-Φ18
300
180
18
125
5
140
245
210
185
3
24
8-Φ18
300
275
20
150
6
140
280
240
210
3
24
8-Φ23
200
295
38
200
8
152
335
295
265
3
26
8-Φ23
200
320
74
250
10
250
390
350
320
3
28
12-Φ23
240
385
105
300
12
270
440
400
368
3
28
12-Φ23
240
390
142
350
14
290
500
460
428
4
30
16-Φ23
240
460
179
400
16
310
565
515
482
4
32
16-Φ25
280
510
220
450
18
330
615
565
532
4
32
20-Φ25
280
540
268
500
20
350
380
620
585
4
34
20-Φ25
320
570
378
600
24
390
780
725
685
4
36
20-Φ30
320
660
608
700
28
430
895
840
800
5
40
24-Φ30
360
710
1050
800
32
470
1010
950
905
5
44
24-Φ34
360
780
1320
900
36
510
1110
1050
1005
5
46
28-Φ34
380
885
1795
1000
40
550
1220
1160
1115
5
50
28-Φ34
400
990
1900
PN1.6MPa
40
11/2
106
145
110
85
3
18
4-Φ18
200
140
10
50
2
108
160
125
100
3
20
4-Φ48
200
160
12
65
11/2
112
180
145
120
3
20
4-Φ18
250
165
13
80
3
114
195
160
135
3
22
8-Φ18
250
170
14
100
4
127
215
180
155
3
24
8-Φ18
300
180
16
125
5
140
245
210
185
3
26
8-Φ18
300
275
18
150
6
140
280
240
210
3
28
8-Φ23
200
295
42
200
8
152
335
295
265
3
30
12-Φ23
200
320
78
250
10
250
405
355
320
3
32
12-Φ25
240
385
120
300
12
270
460
410
375
4
34
12-Φ25
240
390
145
350
14
290
520
470
435
4
38
16-Φ25
240
460
202
400
16
310
580
525
485
4
40
16-Φ30
280
510
235
450
18
330
640
585
545
4
44
20-Φ30
280
540
368
500
20
350
705
650
608
4
46
20-Φ34
320
570
420
600
24
390
840
770
718
5
54
24-Φ41
320
660
750
700
28
430
910
840
788
5
54
24-Φ41
360
710
1028
800
32
470
1020
950
898
5
54
24-Φ41
380
780
1690
900
36
510
1120
1050
998
5
54
28-Φ41
400
885
1815
1000
40
550
1255
1170
1110
5
60
28-Φ48
500
990
2050
PN2.5MPa
40
11/2
106
145
85
3
18
4-Φ18
200
140
11<, /SPAN>
50
2
108
160
100
3
20
4-Φ18,
200
160
13
65
11/2
112
180
120
3
22
8-Φ18
250
165
14
80
3
114
195
135
3
22
8-Φ18
250
170
16
100
4
127
230
160
3
24
8-Φ23
300
180
18
125
5
140
270
188
3
28
8-Φ25
300
275
20
150
6
140
300
218
3
30
8-Φ25
240
295
48
200
8
152
360
278
3
34
12-Φ25
240
320
88
250
10
250
425
332
3
36
12-Φ30
280
385
145
300
12
270
485
390
4
40
16-Φ30
280
390
157
350
14
290
550
448
4
44
16-Φ34
320
460
222
400
16
310
610
505
4
48
16-Φ34
320
510
353
450
18
330
660
555
4
50
20-Φ34
360
540
405
500
20
350
730
610
4
52
20-Φ41
360
570
448
600
24
390
840
718
5
56
20-Φ41
380
660
795
