手動暗桿式刀形閘閥

手動暗桿式刀形閘閥概述

手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。

二、手動暗桿式刀形閘閥主要性能規范

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

三、手動暗桿式刀形閘閥主要技術參數

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

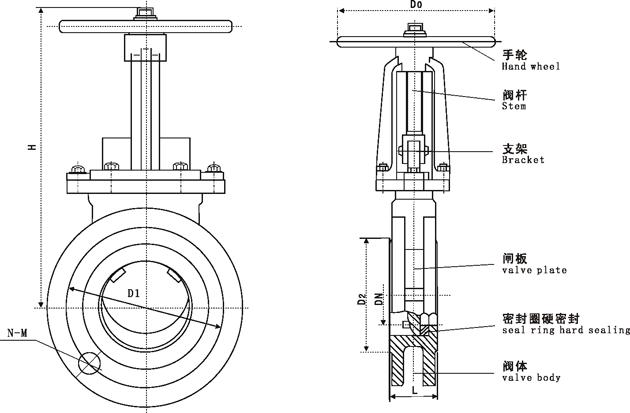

主要外形及連接尺寸單位

公稱壓力	公稱通徑（mm）	L	D	D₁	D₂	H	N-M	D₀
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600
	800	130	1010	950	905	2000	24-M30	680
	900	140	1110	1050	1005	2300	28-M30
