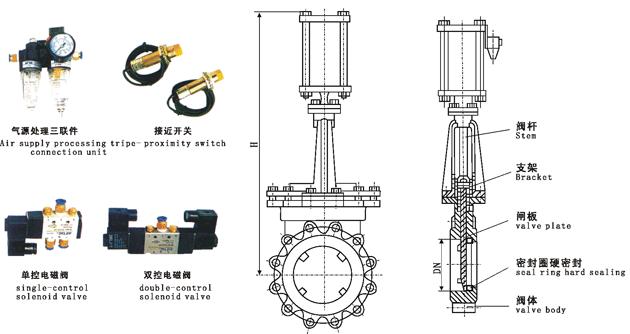

主要外形及連接尺寸
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
335
|
4-M12
|
1.0
|
50
|
50
|
100
|
125
|
335
|
4-M16
|
|
65
|
46
|
110
|
130
|
363
|
4-M12
|
65
|
50
|
120
|
145
|
363
|
4-M16
|
||
|
80
|
46
|
125
|
150
|
395
|
4-M16
|
80
|
50
|
135
|
160
|
395
|
4-M16
|
||
|
100
|
52
|
145
|
170
|
465
|
4-M16
|
100
|
50
|
155
|
180
|
465
|
8-M16
|
||
|
125
|
56
|
175
|
200
|
530
|
8-M16
|
125
|
50
|
185
|
210
|
530
|
8-M16
|
||
|
150
|
56
|
200
|
225
|
630
|
8-M16
|
150
|
60
|
210
|
240
|
630
|
8-M20
|
||
|
200
|
60
|
255
|
280
|
750
|
8-M16
|
200
|
60
|
265
|
295
|
750
|
8-M20
|
||
|
250
|
68
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
||
|
300
|
78
|
362
|
395
|
1120
|
12-M20
|
300
|
80
|
368
|
400
|
1120
|
12-M20
|
||
|
350
|
78
|
412
|
445
|
1260
|
12-M20
|
350
|
90
|
428
|
460
|
1260
|
16-M20
|
||
|
400
|
102
|
462
|
495
|
1450
|
16-M20
|
400
|
100
|
482
|
515
|
1450
|
16-M22
|
||
|
450
|
114
|
518
|
550
|
1600
|
16-M20
|
450
|
120
|
532
|
565
|
1600
|
20-M22
|
||
|
500
|
127
|
568
|
600
|
1800
|
16-M20
|
500
|
130
|
585
|
620
|
1800
|
20-M22
|
||
|
600
|
154
|
670
|
705
|
2300
|
20-M22
|
600
|
140
|
685
|
725
|
2300
|
20-M27
|
||
|
700
|
165
|
775
|
810
|
2500
|
24-M22
|
700
|
165
|
800
|
840
|
2500
|
24-M27
|
||
|
800
|
190
|
880
|
920
|
2800
|
24-M27
|
800
|
190
|
898
|
950
|
2800
|
24-M30
|
||
|
900
|
203
|
980
|
1020
|
3100
|
24-M27
|
900
|
203
|
1005
|
1050
|
3100
|
28-M30
|
||
|
1000
|
216
|
1080
|
1120
|
3400
|
28-M27
|
1000
|
216
|
1115
|
1160
|
3400
|
28-M30
|
||
|
1200
|
254
|
1295
|
1340
|
3600
|
32-M30
|
1200
|
254
|
1325
|
1380
|
3600
|
32-M36
|
氣動對夾式刀型閘閥
閘閥
PZ673氣動對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于食品飲料、造紙、紙漿工業、工業污水、城市污水處理、化工廠、散狀物料輸送、飛灰處理行業。
產品概述
該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
◎雙作用：對閥門開啟和關閉的兩位式控制；
◎單作用：（彈簧復位）：在電器和氣路切斷或故障時，閥門自動開啟或關閉。
可選附件
1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣閥門定位器（調節型用）。
|
設計依據 |
GB |
ANSI |
|
設計標準 |
GB12237 |
ANSI B16.34 |
|
連接法蘭尺寸 |
GB9113、JB/T79 |
ANSI B16.5 |
|
試驗和檢驗 |
JB/T9002 |
AP1598 |
| 口徑： | DN50～600 |
| 壓力： | PN0.6～1.6 |
| 溫度： | -40℃～200℃ |
| 材料： | 碳鋼、不銹鋼、橡膠、四氟、硬質合金 |
| 設計標準： | GB/T13927-1992;GB4981 |
