氣動暗桿式刀形閘閥

產品概述
該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的場合。
◎雙作用：對閥門開啟和關閉的兩位式控制；
◎單作用：（彈簧復位）：在電器和氣路切斷或故障時，閥門自動開啟或關閉。

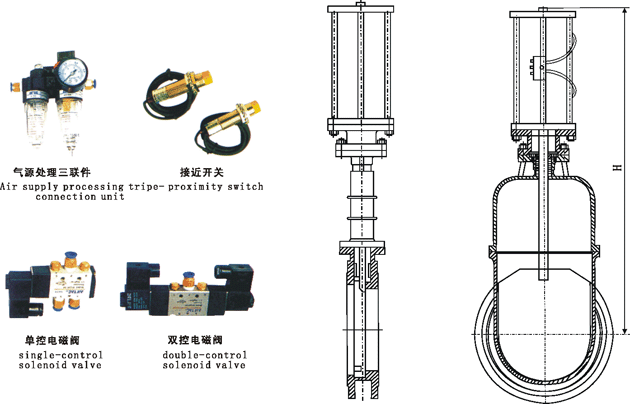

可選附件
1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）。
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、電/氣閥門定位器（調節型用）。

產品特點：

     1.氣動暗桿式刀形閘閥是閘閥的新品種，體積小，重量輕，輕型節材，是污水、煤漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等待業中的理想產品。
    2.氣動暗桿式刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。
     3.氣動暗桿式刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
     4.氣動暗桿式刀形閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

主要性能規范:

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

主要零部件材質:

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

主要外形及連接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100		4-M16	180
	65	46	180	145	120		4-M16	180
	80	46	195	160	135		4-M16	220
	100	52	215	180	155		8-M16	220
	125	56	245	210	185		8-M16	230
	150	56	280	240	210		8-M20	280
	200	60	335	295	265		8-M20	360
	250	68	390	350	320		12-M20	360
	300	78	440	400	368		12-M20	400
	350	78	500	460	428		16-M20	400
	400	102	565	515	482		16-M22	400
	450	114	615	565	532		20-M22	530
	500	127	670	620	585		20-M22	530
	600	154	780	725	685		20-M27	600
	700	165	895	840	800		24-M27	600
	800	190	1010	950	898		24-M30	680
	900	203	1110	1050	1005		28-M30	680
	1000	216	1220	1160	1115		28-M30	700
	1200	254	1450	1380	1325		32-M36	800
1.6	50	43	160	125	99		4-M16	180
	65	46	185	145	120		4-M16	180
	80	46	200	160	135		8-M16	220
	100	52	220	180	155		8-M16	220
	125	56	250	210	185		8-M16	230
	150	56	285	240	210		8-M20	280
	200	60	340	295	265		12-M20	360
	250	68	405	355	310		12-M22	360
	300	78	460	410	375		12-M22	400
	350	78<, /P>	520	470	435		16-M22	400
	400	102	580	525	485		16-M27	400
	450	114	640	585	545		20-M27	530
	500	127	715	650	609		20-M30	530
	600	154	840	770	720		20-M36	600
	700	165	910	840	788		24-M36	600
	800	190	1025	950	898		24-M36	680
	900	203	1125	1050	998		28-M36	680
	1000	216	1255	1170	1110		28-M42	700
	1200	254	1485	1390	1325		32-M48	800
