電動對夾式刀形閘閥

一、概　述

PZ94(7)3H電動刀型閘閥，配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼，通徑范圍：DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。

二、產品特點

1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。

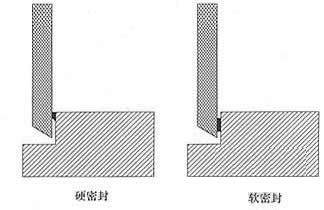

6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：
軟密封(PTFE)：-40℃～180℃
碳素鋼：-29℃～425℃
不銹鋼：-40℃～600℃
鉻鉬釩鋼：≤550℃
工作壓力：0．6～1．6MPa

三、執行標準：

設計按JB／T869l-1998 MSS SP-81
法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94
試驗和驗收按GB／T13927

四、部件材質說明

代號	零件名稱	材質說明
代號	零件名稱	名稱	牌號
1	圓螺母	優質碳素鋼	25
2	手輪	灰口鑄鋼	HT200
3	軸承壓蓋	優質碳素鋼	35
4	閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
4	閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
5	軸承	—	51110
6	閥桿	不銹鋼	304、316、2Cr13
7	支架	碳素鋼、不銹鋼	WCB、CF8等
8	閘板	不銹鋼	304、316、304L、316L、2Cr13
9	螺栓螺母	優質碳素鋼	35
10	填料壓蓋	碳素鋼	WCB
11	填料	柔性石墨盤根石棉根增強四氟纖維盤根	—
12	閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

公稱壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物

五、主要性能規范

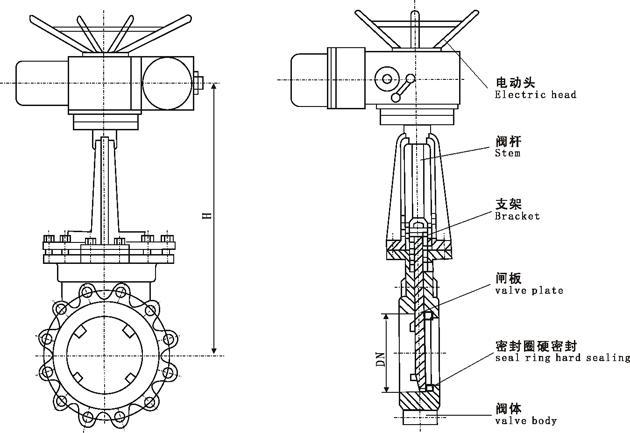

六、主要外型及連接尺寸

公稱壓力	DN	L	D1	D2	H	D0	L0	L1	L2	N-M	電裝型號	電機 功率	公稱轉矩	重量
0.6 MPa	50	50	90	110	370	365	283	326	219	4-M12	DZ10	0.25	100	52.3
	65	50	110	130	460	365	283	326	219	4-M12	DZ10	0.25	100	53
	80	50	125	150	590	365	283	326	219	4-M16	DZ10	0.25	100	55
	100	50	145	170	780	365	283	326	219	4-M16	DZ10	0.25	100	57.4
	125	50	175	200	950	365	283	326	219	8-M16	DZ10	0.25	100	62
	150	60	200	225	980	365	283	326	219	8-M16	DZ10	0.25	100	71.3
	200	60	255	280	1053	365	283	371	219	8-M16	DZ15	0.37	150	80.5
	250	70	310	335	1060	365	283	371	219	12-M16	DZ20	0.37	200	99.6
	300	80	362	395	1230	365	283	371	219	12-M20	DZ20	0.37	200	122.7
	350	90	412	445	1250	365	283	371	219	12-M20	DZ30	0.55	300	148
	400	100	462	498	1767	365	283	371	219	16-M20	DZ30	0.55	300	158
	450	120	518	550	1920	560	365	470	310	16-M20	DZ45	1.5	450	224
	500	130	568	600	2010	560	365	470	310	16-M20	DZ45	1.5	450	241
	600	140	670	705	2110	560	365	470	310	20-M22	DZ60	2.2	600	335
1.0 MPa	50	50	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	54
	65	50	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	60
	80	50	135	160	590	365	283	326	219	4-M16	DZ10	0.25	100	62
	100	50	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	66
	125	50	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	76
	150	60	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	84
	200	60	265	295	1053	365	283	371	219	8-M20	DZ20	0.37	200	106
	250	70	320	350	1060	365	283	371	219	12-M20	DZ20	0.37	200	120
	300	80	368	400	1230	365	283	371	219	12-M20	DZ30	0.55	300	218
	350	90	428	460	1250	365	283	371	219	16-M20	DZ30	0.55	300	230
	400	100	482	515	1767	560	365	470	310	16-M22	DZ45	1.5	450	297
	450	120	532	565	1920	560	365	470	310	20-M22	DZ45	1.5	450	369
	500	130	585	620	2010	560	365	470	310	20-M22	DZ60	2.2	600	420
	600	140	685	725	2110	560	365	470	310	20-M27	DZ60	2.2	600	520
1.6 MPa	50	65	100	125	370	365	283	326	219	4-M16	DZ10	0.25	100	650
	65	65	120	145	460	365	283	326	219	4-M16	DZ10	0.25	100	65
	80	70	135	160	590	365	283	326	219	8-M16	DZ10	0.25	100	68
	100	70	155	180	780	365	283	326	219	8-M16	DZ10	0.25	100	74
	125	70	185	210	950	365	283	326	219	8-M16	DZ10	0.25	100	77
	150	80	210	240	980	365	283	371	219	8-M20	DZ15	0.37	150	96
	200	80	265	295	1053	365	283	371	219	12-M20	DZ20	0.37	200	114
	250	94	320	355	1060	365	283	371	219	12-M22	DZ20	0.37	200	135
	300	98	375	410	1230	365	283	371	219	12-M22	DZ30	0.55	300	230
	350	100	435	470	1250	365	283	371	219	16-M22	DZ30	0.55	300	251
	400	110	485	525	1767	560	365	470	310	16-M27	DZ45	1.5	450	130
	450	120	545	585	1920	560	365	470	310	20-M27	DZ45	1.5	450	378
	500	130	608	650	2010	560	365	470	310	20-M30	DZ60	2.2	600	435
	600	140	718	770	2110	560	365	470	310	20-M36	DZ60	2.2	600	530
