浮動式保溫球閥產品詳細介紹
.jpg)
浮動保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會損壞。由聚四氟乙烯等密封材料具有兩好的自潤滑性，與球體的摩擦損小，故球的使用壽命長。
主要技術參數
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF8(304L)
|
ZG1Cr18Ni
12Mo2Ti |
CF8M(316)
|
CF3M(316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9Ti
(304) |
00Cr19NI11
(304L) |
1Cr18Ni
12Mo2Ti |
0Cr17Ni
12Mo2(316) |
00Cr17Ni
14Mo2(316L) |
|
|
密封圈
|
聚四氟乙烯 對位聚苯 PTFE、PPL
|
|||||||
|
填料、墊圈
|
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
|
|||||||
|
適用工況
|
適用介質
|
水、蒸汽、油品等
|
硝酸等腐蝕性
|
強氧化性介質
|
醋酸等腐蝕性介質
|
尿素等腐蝕性介質
|
||
|
適用溫度
|
-28~300℃
|
|||||||
|
應用規范
|
設計制造按
|
CB12237-89 API6D JPI17S-48
|
||||||
|
法蘭尺寸按
|
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214
|
|||||||
|
結構長度按
|
GB12221-89 ANSI 16.10 JIS B202
|
|||||||
|
檢驗試驗按
|
GB/T13927-89 JB/T9092-99 JPI590
|
|||||||
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8(304)
|
CF8(304L)
|
ZG1Cr18Ni
12Mo2Ti |
CF8M(316)
|
CF3M(316L)
|
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9Ti
(304) |
00Cr19NI11
(304L) |
1Cr18Ni
12Mo2Ti |
0Cr17Ni
12Mo2(316) |
00Cr17Ni
14Mo2(316L) |
|
|
密封圈
|
聚四氟乙烯 對位聚苯 PTFE、PPL
|
|||||||
|
填料、墊圈
|
V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
|
|||||||
|
適用工況
|
適用介質
|
水、蒸汽、油品等
|
硝酸等腐蝕性
|
強氧化性介質
|
醋酸等腐蝕性介質
|
尿素等腐蝕性介質
|
||
|
適用溫度
|
-28~400℃
|
-28~500℃
|
||||||
|
應用規范
|
設計制造按
|
CB12237-89 API6D JPI17S-48
|
||||||
|
法蘭尺寸按
|
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214
|
|||||||
|
結構長度按
|
GB12221-89 ANSI 16.10 JIS B202
|
|||||||
|
檢驗試驗按
|
GB/T13927-89 JB/T9092-99 JPI590
|
|||||||

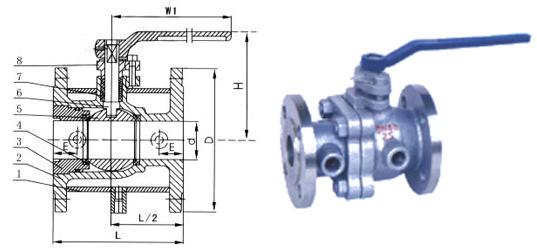

BQ41軟（硬）密封球閥主要連接尺寸（GB規格）
|
型號
|
公稱通徑Dn（mm）
|
尺寸（mm）
|
|||||||||||||
|
L
|
D
|
D1
|
D2
|
B-f
|
Z-∮d
|
H
|
D0
|
4-G
|
|||||||
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-14
|
60
|
108
|
3/8
|
|||||
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-14
|
64
|
120
|
3/8
|
||||||
|
25
|
150
|
115
|
85
|
65
|
16-2
|
4-14
|
90
|
165
|
3/8
|
||||||
|
32
|
165
|
135
|
100
|
78
|
18-2
|
4-18
|
105
|
180
|
1/2
|
||||||
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-18
|
160
|
240
|
1/2
|
||||||
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-18
|
205
|
270
|
1/2
|
||||||
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-18
|
215
|
350
|
1/2
|
||||||
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-18
|
230
|
400
|
1/2
|
||||||
|
100
|
280
|
230
|
190
|
160
|
24-3
|
2-23
|
270
|
500
|
1/2
|
||||||
|
125
|
320
|
270
|
220
|
188
|
28-3
|
8-25
|
300
|
600
|
1/2
|
||||||
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-25
|
340
|
900
|
1/2
|
||||||
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-25
|
400
|
1100
|
1/2
|
||||||
|
型號
|
公稱通徑Dn（mm）
|
尺寸（mm）
|
|||||||||||||
|
L
|
D
|
D1
|
D2
|
B-f
|
Z-∮d
|
H
|
D0
|
4-G
|
|||||||
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-14
|
60
|
108
|
3/8
|
|||||
|
20
|
140
|
105
|
75
|
55
|
14-2
|
4-14
|
64
|
120
|
3/8
|
||||||
|
25
|
150
|
115
|
85
|
65
|
16-2
|
4-14
|
90
|
165
|
3/8
|
||||||
|
32
|
165
|
135
|
100
|
78
|
18-2
|
4-18
|
105
|
180
|
1/2
|
||||||
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-18
|
160
|
240
|
1/2
|
||||||
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-18
|
205
|
270
|
1/2
|
||||||
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-18
|
215
|
350
|
1/2
|
||||||
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-18
|
230
|
400
|
1/2
|
||||||
|
100
|
280
|
230
|
190
|
160
|
24-3
|
8-23
|
270
|
500
|
1/2
|
||||||
|
125
|
320
|
270
|
220
|
188
|
28-2
|
8-25
|
300
|
600
|
1/2
|
||||||
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-25
|
340
|
900
|
1/2
|
||||||
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-25
|
400
|
1100
|
1/2
|
||||||
