V型球閥產品特征： V型球閥是我公司新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。 |
|
| V型球閥適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。 | |
| 主要特點 |
|
| 1、結構緊湊，體積小，可豎臥安裝等優點。 2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。 3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。 4、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。 5、最大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。 6、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。 7、超強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。 8、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本站執行器及調節閥部份。 |
|

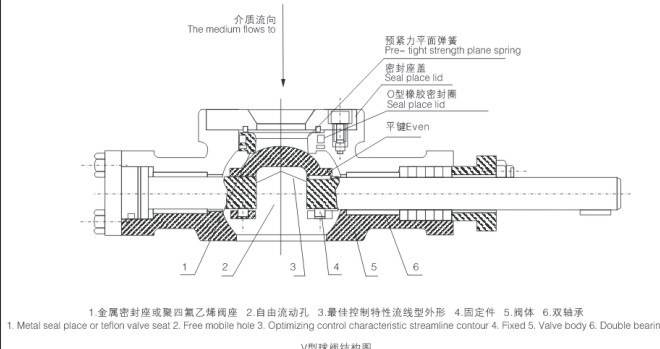

| 閥座/密封結構 |
1、帶有V型切口的球芯。(見左圖)
V型球閥采用帶有V型切口的球芯結構，當閥在關閉時，可以剪切介質中纖維、微小顆粒，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封。
2、可動金屬閥座。(見左圖)
V型球閥采用帶彈簧或板簧加載閥座結構，由于彈簧/板簧的彈性恢復力推動閥座，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的最佳吻合。
V型調節球閥的固有流量特性為近似等百分比特性，特性曲線下圖所示。
流量特性

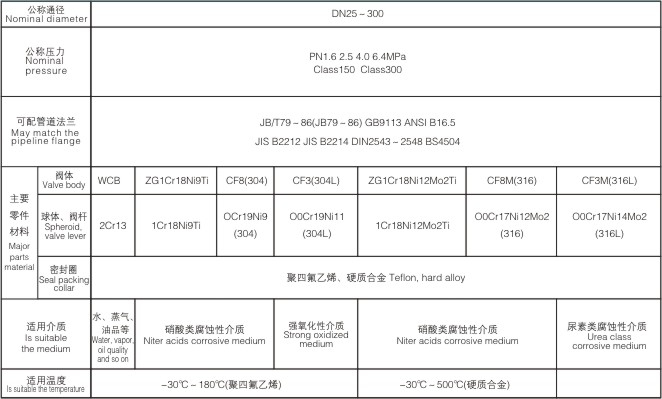

主要零件材料

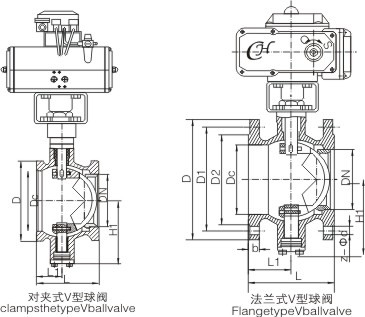

外形及連接尺寸
主要外形尺寸
公稱或壓力級 公稱通徑 尺寸 （mm） （in） W L W1 L1 d d1 H1 H PN1.6MPa 25 - 50 - 25 - 64 38 57 200 40 - 60 - 25 - 82 49 63 205 50 - 75 124 32 62 100 60 92 225 65 - 80 145 38 72.5 120 75 100 235 80 - 100 165 45 82.5 131 89 108 260 100 - 115 194 50 97 158 113 117 270 125 - 135 210 55 105 180 140 140 320 150 - 160 229 65 114.5 216 164 177 340 200 - 200 243 80 121.5 268 205 200 390 250 - 240 297 90 148.5 326 259 252 420 300 - - 338 - 169 - 300 270 510 PN2.5MPa 25 - 50 - 25 - 64 38 57 200 40 - 60 - 25 - 82 49 63 205 50 - 75 124 32 62 100 60 92 225 65 - 85 145 38 72.5 120 75 100 235 80 - 100 165 45 82.5 131 89 108 260 100 - 115 194 50 97 158 113 117 270 125 - 135 210 55 105 180 140 140 320 150 - 160 229 65 114.5 216 164 177 340 200 - 200 243 80 121.5 268 205 200 390 250 - 240 297 92 148.5 326 259 252 420 300 - - 338 - 169 - 300 270 510 ClASS150 25 - 50 - 25 - 64 38 57 200 40 11/2 65 - 25 - 82 49 63 205 50 2 75 124 32 62 100 60 92 225 65 21/2 85 145 38 72.5 120 75 100 235 80 3 100 165 45 82.5 131 89 108 260 100 4 115 194 50 97 158 113 117 270 125 5 135 210 55 105 180 140 140 320 150 6 160 229 65 114.5 216 164 177 340 200 8 200 243 80 121.5 268 205 200 390 250 10 240 297 92 148.5 326 259 252 420 300 12 - 338 - 169 - 300 270 510
注：①以分?jǐn)?shù)表示者，分子為JB/T74~90系列2尺寸(等同于原機標JB74~90-58R 尺寸)，分母分HGJ44~76、GB9112~9131、JB/T74~90系列1尺寸。
②以分?jǐn)?shù)表示者，分子為ANSI B16.5尺寸，分母GB9112~9131、SH3409尺寸。
③本表格只列出部分外形及連接尺寸，其具體詳細尺寸請致電。
