固定式球閥產品特征：O型固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。 |
|
| 特點 |
| 1、O型固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。 2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。 3、O型固定式球閥采用全通徑或縮徑設計，流通阻力小。 4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。 5、O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。 6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。 7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。 8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。 9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。 10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。 |

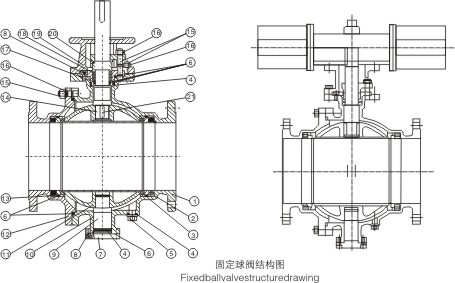

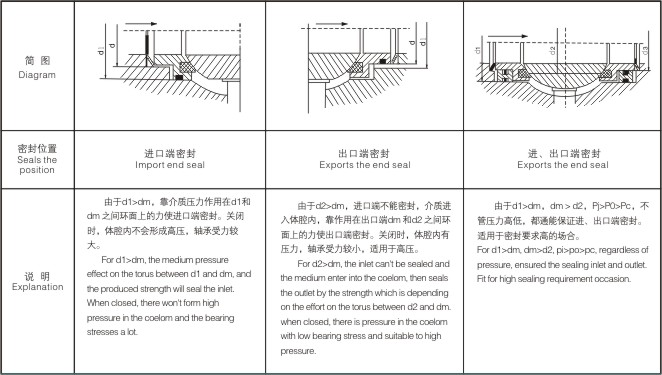

| O型球閥(固定球)密封結構 |

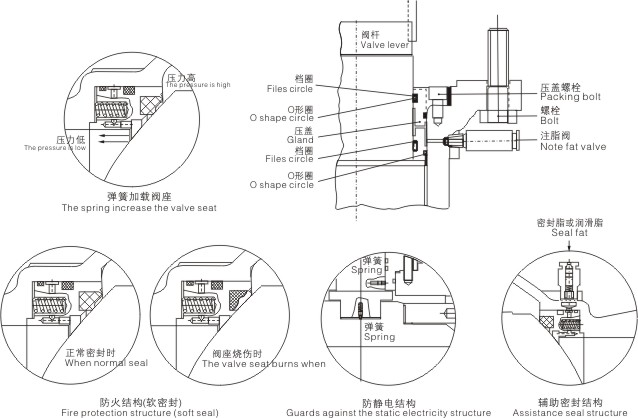

輔助結構示意圖(詳見《球閥簡介》)

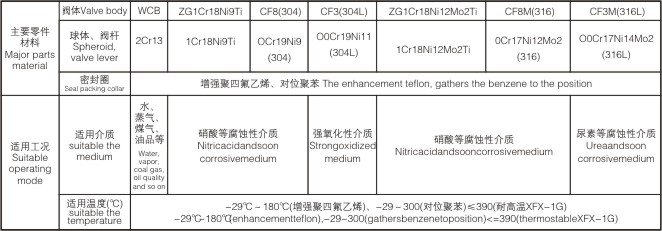

軟密封固定球閥主要參數
硬密封固定球閥主要參數
流量特性
O型固定式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。

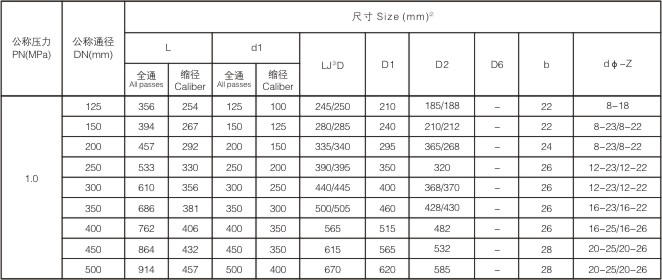

外形及尺寸
1.6MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法蘭
Q347F16C
16P
16R
32
140
135
100
78
16
4-18
30
85
160
40
165
145
110
85
16
4-18
32
95
230
50
178
160
125
100
16
4-18
43
107
230
65
190
180
145
120
18
4-18
70
142
400
80
203
195
160
135
20
8-18
110
152
400
100
305
215
180
155
20
8-18
150
178
500
125
356
245
210
185
22
8-18
200
252
500
150
394
280
240
210
24
8-23
230
278
600
200
457
335
295
265
26
12-23
260
395
600
250
533
405
355
320
30
12-25
283
480
800
300
610
460
410
375
30
12-25
380
585
800
350
686
520
470
435
34
16-25
425
625
800
400
762
580
525
485
36
16-30
492
720
800
500
914
705
650
608
44
20-34
555
840
830
600
1067
840
770
718
48
20-41
675
1050
830
700
1245
910
940
788
50
24-41
850
1150
830
四、蝸輪固定球閥規格主要尺寸：
2.5MPa
DN
L
D
D1
D2
b
n-φd
H0
H1
H2
凸面法蘭
Q347F25
25P
25R
32
180
135
100
78
18
4-18
30
85
160
40
190
145
110
85
18
4-18
32
95
230
50
216
160
125
100
20
4-18
43
107
230
65
241
180
145
120
22
8-18
70
142
400
80
283
195
160
135
22
8-18
110
152
400
100
305
230
190
160
24
8-23
150
178
500
125
381
270
220
188
28
8-25
200
252
500
150
403
300
250
218
30
8-25
230
278
600
200
502
360
310
278
34
12-25
260
395
600
250
568
425
370
332
36
12-30
283
480
800
300
648
485
430
390
40
16-30
380
585
800
350
762
550
490
448
44
16-34
425
625
800
400
838
610
550
505
48
16-34
492
720
800
500
991
730
660
610
52
20-41
555
840
830
600
1143
840
770
718
56
20-41
675
1050
830
700
1346
955
875
815
60
24-48
850
1150
830
五、蝸輪固定球閥規格主要尺寸：
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸凹法蘭
Q347F 40
40P
40R
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
注：①縮徑球閥重量約為全通徑球閥重量的70%左右。
②表中以分數表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB～90-59的尺寸)，分母為JB/T74～90系列1、GB912～913(PN1.6～4.0MPa)及HGJ44～76尺寸。
③LJ為環連接面法蘭球閥的結構長度。
④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
