低溫專用法蘭球閥技術規范
設計依據
GB
設計標準
GB12237-89
結構長度
GB12221-89
連接法蘭
GB/T 9113-2000 JB/T79-94
試驗和檢驗
JB/T 9092-99

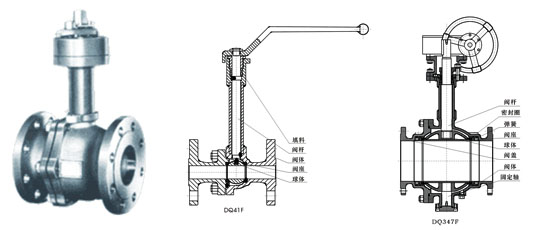

低溫專用法蘭球閥結構設計及加工制造的特點
低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm,或根據我公司的設計和計算確定.低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。
液化天然氣閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。閥體、閥蓋采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
我廠對所生產的低溫閥門經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-6小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。
型號、材料及主要參數
產品型號
DQ41F-10C-100
DQ41F-10P-100P
DQ47F-10C-100
DQ47F-10P-100P
閥體
LCB
CF8
球體
304
304
閥桿
304
304
密封圈
PTFE
PTFE
填料
PTFE+O形圈
PTFE+O形圈
適用介質
水、油、蒸汽等
酸等腐蝕性介質
適用溫度
-50-29℃
-196-29℃
蝸輪低溫球閥
DQ后插入“3”表示，示例：DQ341F-16P
氣動低溫球閥
DQ后插入“6”表示，示例：DQ647F-16C
電動低溫球閥
DQ后插入“9”表示，示例：DQ941F-25P
