高壓內螺紋球閥:

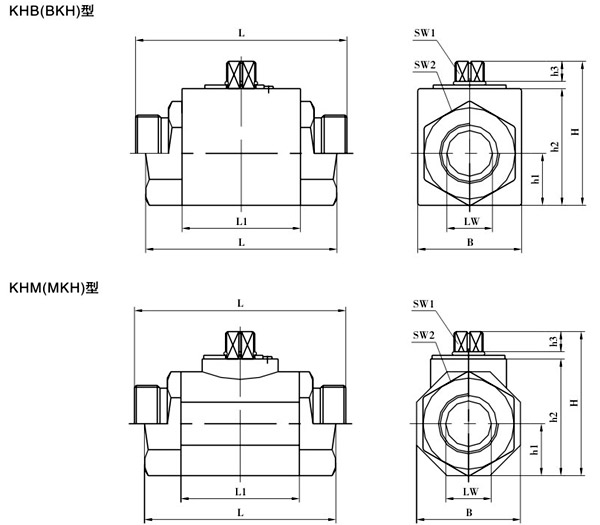

KHB(BKH)、KHM(MKH)系列高壓球閥 圖形符號
型號說明
① 系列代號：KHB（BKH）系列、KHM（MKH）系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅
連接口略圖:
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
KHB-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
45
13.5
33
8
09
22
KHB-M22×1.5
500
08
08
16
M22×1.5
12
76
42
32
49
16
36
10
09
27
KHB-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
49
16
36
10
09
27
KHB-M30×1.5
400
16
15
24
M30×1.5
13
84
48
38
61
19
45
11
09
32
KHB-M36×2
315
20
20
30
M36×2
15
103
60
48
70
25
55
11
12
41
KHB-M42×2
315
25
23
35
M42×2
18
116
65
57
79
28.5
64
11
12
50
KHB-M52×2
315
32
32
40
M52×2
20
149
84
75
101
37.5
84
12
14
60
KHB-M60×2
315
40
38
45
M60×2
22
174
91
85
112
42.5
95
12
14
70
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
KHB-G1/8
500
04
06
／
G1/8
10
69
40
26
45
13.5
33
8
09
22
KHB-G1/4
500
06
06
／
G1/4
14
69
40
26
45
13.5
33
8
09
22
KHB-G3/8
500
10
10
／
G3/8
14
72
42
32
49
16
36
10
09
27
KHB-G1/2
500
13
12
／
G1/2
16
83
48
35
49
17
40
10
09
30
KHB-G1/2
400
16
15
／
G1/2
16
83
48
38
61
19
45
11
09
32
KHB-G3/4
315
20
20
／
G3/4
18
95
60
48
70
25
55
11
12
41
KHB-G1
315
25
25
／
G1
21
113
65
57
79
28.5
64
11
12
50
KHB-G 11/4
315
32
32
／
G 11/4
22
110
84
75
101
37.5
84
12
14
60
KHB-G 11/2
315
40
38
／
G 11/2
24
130
91
85
112
42.5
95
12
14
70
KHB-G2
315
50
48
／
G2
26
140
100
105
131
52.5
112
12
14
80
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
KHB-NPT1/8
500
04
06
／
NPT1/8
10
69
40
26
45
13.5
33
8
09
22
KHB-NPT1/4
500
06
06
／
NPT1/4
14
69
40
26
45
13.5
33
8
09
22
KHB-NPT3/8
500
10
10
／
NPT3/8
14
72
42
32
49
16
36
10
09
27
KHB-NPT1/2
500
13
12
／
NPT1/2
16
83
48
35
49
17
40
10
09
30
KHB-NPT1/2
400
16
15
／
NPT1/2
16
83
48
38
61
19
45
11
09
32
KHB-NPT3/4
315
20
20
／
NPT3/4
18
95
60
48
70
25
55
11
12
41
KHB-NPT1
315
25
25
／
NPT1
21
113
65
57
79
28.5
64
11
12
50
KHB-NPT 11/4
315
32
32
／
NPT 11/4
22
110
84
75
101
37.5
84
12
14
60
KHB-NPT 11/2
315
40
38
／
NPT 11/2
24
130
91
85
112
42.5
95
12
14
70
KHB-NPT2
315
50
48
／
NPT2
26
140
100
105
131
52.5
112
12
14
80
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
KHB-06LR
500
04
04
06
M12×1.5
10
67
40
26
45
13.5
33
8
09
22
KHB-08LR
500
06
06
08
M14×1.5
10
67
40
26
45
13.5
33
8
09
22
KHB-10LR
500
08
08
10
M16×1.5
11
74
42
32
49
16
36
10
09
27
KHB-12LR
500
10
10
12
M18×1.5
11
74
42
32
49
16
36
10
09
27
KHB-15LR
500
13
12
15
M22×1.5
12
82
48
35
53
17
40
10
09
30
KHB-15LR
500
12
12
15
M22×1.5
12
82
48
38
61
19
45
11
09
32
KHB-18LR
500
13
12
18
M26×1.5
12
82
48
35
53
17
40
10
09
30
KHB-18LR
400
16
15
18
M26×1.5
12
82
48
38
61
19
45
11
09
32
KHB-22LR
315
20
19
22
M30×2
14
101
60
48
70
25
55
11
12
41
KHB-28LR
315
25
24
28
M36×2
14
108
65
57
79
28.5
64
11
12
50
KHB-35LR
315
32
30
35
M45×2
16
141
84
75
101
37.5
84
12
14
60
KHB-42LR
315
40
36
42
M52×2
16
162
91
85
112
42.5
95
12
14
70
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
KHB-08SR
500
04
05
08
M16×1.5
12
73
40
26
45
13.5
33
8
09
22
KHB-10SR
500
06
06
10
M18×1.5
12
73
40
26
45
13.5
33
8
09
22
KHB-12SR
500
08
08
12
M20×1.5
12
76
42
32
49
16
36
10
09
27
KHB-14SR
500
10
10
14
M22×1.5
14
80
42
32
49
16
36
10
09
27
KHB-16SR
500
13
12
16
M24×1.5
14
86
48
35
53
17
40
10
09
30
KHB-16SR
500
12
12
16
M24×1.5
14
86
48
38
61
19
45
11
09
32
KHB-20SR
500
13
12
20
M30×2
16
90
48
35
53
17
40
10
09
30
KHB-20SR
400
16
15
20
M30×2
16
90
48
38
61
19
45
11
09
32
KHB-, 25SR
315
20
20
25
M36×2
18
10, 9<, /DIV>
60
48
70
25
55
11
12
41
KHB-30SR
315
25
25
30
M42×2
20
120
65
57
79
28.5
64
11
12
50
KHB-38SR
315
32
30
38
M52×2
22
153
84
75
101
37.5
84
12
14
60
