JZF型截止閥
圖形符號.jpg)
JZF型截止閥型號說明.jpg)
① 產品代號：JZF截止閥
② 公稱通徑：40、60、65、80、100mm
③ 連接形式：F-法蘭式

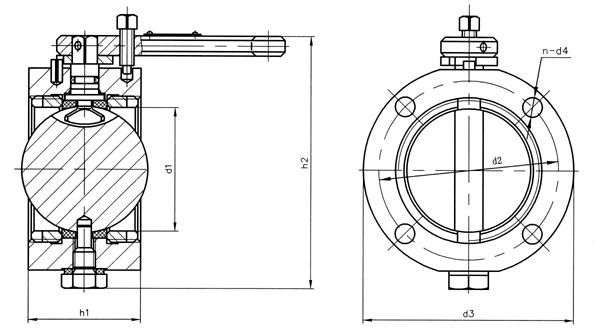

JZF型截止閥外形尺寸
.jpg)
型號
h1
h2
d1
d2
d3
n-d4
兩端密封形式
JZF-40FA
40
90
Ф44
Ф64
Ф75
4-Ф7
兩端平面、無O形圈溝槽
JZF-40FB
40
90
Ф44
Ф70
Ф81
4-Ф7
兩端帶56×3.5 O形圈溝槽
JZF-60F
45
115
Ф68
Ф92
Ф105
4-Ф7
兩端平面、無O型圈溝槽
JZF-65F
50
150
Ф68
Ф108
Ф135
6-Ф11
兩端平面、無O型圈溝槽
JZF-80F
50
150
Ф91
Ф120
Ф135
4-Ф9
兩端平面、無O型圈溝槽
JZF-100F
55
175
Ф116
Ф148
Ф165
4-Ф9
兩端平面、無O型圈溝槽
