名稱：角式波紋管截止閥
型號： WJ44H
口徑： DN15-DN350
壓力： PN1.6～16MPa
材質：鑄鋼、不銹鋼、鉻鉬鋼

德標直角式波紋管截止閥

◆產品結構特點
德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；4、雙重密封，性能更可靠；5、閥桿升降位置指示，更直觀；6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

◆技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
驅動方式	電動
設計標準	DIN3356
結構長度	DIN3202
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

◆產品性能規范

公稱壓力（MPa）	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

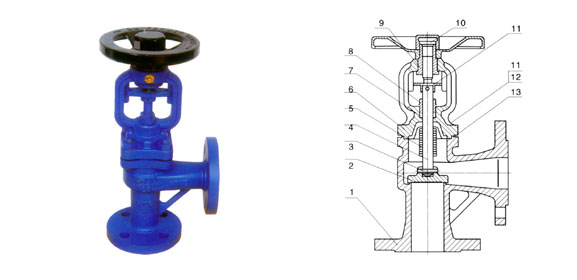

◆主要零部件材質

序號	名稱	材質
1	閥體	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2	閥瓣	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	軸銷	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5	波紋管組件	1Cr18Ni9Ti、304、316
6	閥蓋	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7	填料	柔性石墨
8	填料壓蓋	GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9	閥桿螺母	WCB、QT400-18
10	手輪	銅合金
11	雙頭螺栓	ASTM A193-B7、A320-B8、A193-B8M
12	六角螺母	ASTM A194-2H、A194-8、A194-8M
13	墊片	柔性石墨+不銹鋼

型號	YDDWJ44-16
壓力等級	PN16

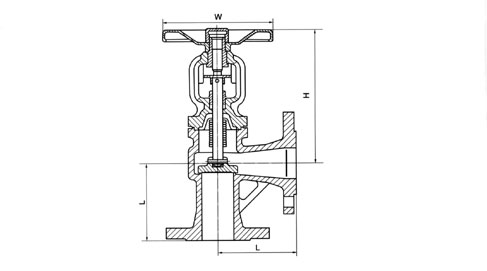

口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	4	5	6	10	13	18	25	30	40	50	100	180	300	450	670

型號	YDDWJ44-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	166	166	172	175	193	195	213	227	294	325	355	440	580	620	785
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	4	5	6	11	14	19	27	32	43	53	110	200	330	480	700
