名稱：鍛鋼自密封截止閥
型號： J41Y
口徑： DN15-DN50
壓力： 900Lb-2500Lb
材質：鍛鋼

鍛鋼自密封截止閥設計結構和特征

鍛鋼自密封截止閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

采用以下結構:

1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

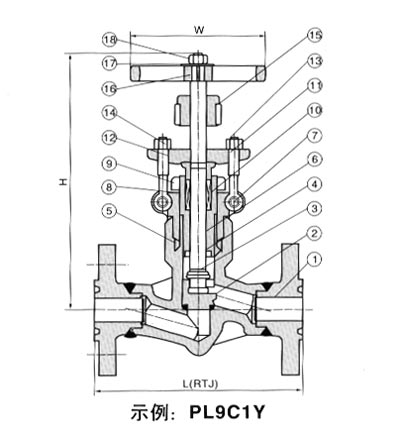

鍛鋼自密封法蘭截止閥900Lb-2500Lb

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type A182 F22	Type A182 F304(L)	Type A182 F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105N	A182 F304	A182 F304(L)	A182 F316(L)
5	密封環	A182 F304		A182 F304(L)	F316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420		A182 F304
8	墊圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A193 B8M
10	填料	不銹鋼+柔性石墨
11	填料壓套	A276 410		A182 F304
12	填料壓板	A105		A182 F304
13	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A273 420
16	手輪	A197
17	銘牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸和重量（Kg）

NPS		¹/2	³/4	1	1¹/4	1¹/2	2
L(RTJ)	900～1500Lb	216	229	254	279	305	368
L(RTJ)	2500Lb	264	273	308	349	384	451
H（開）	900～1500Lb	318	318	318	398	408	524
H（開）	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900～1500Lb	15.5	16.9	18.9	28.9	32.3	52.8
重量	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
