日標截止閥
標準：
1.設計與制造按JIS B2071
2.結構長度按JIS B2002
3.法蘭連接尺寸按JIS B2212，2214
4.檢驗按JIS B2003
試驗壓力
| 試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
| 介質 | 水 | 氣 | |||
| 單位 | MPa | MPa | MPa | MPa | |
| 公稱壓力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
| 20K | 5.8 | 4.0 | 4.0 | ||
主要零件材料
| 名稱 | 材料 | ||||||||
| 閥體 閥蓋 閥瓣 |
A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 閥桿 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 閥桿螺母 | ZcuAl10Fe3 Bronze | ||||||||
| 手輪 | KTH350-10 | ||||||||
| 螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
| 螺母 | A194-2H A1 94-7 A194-8 | ||||||||

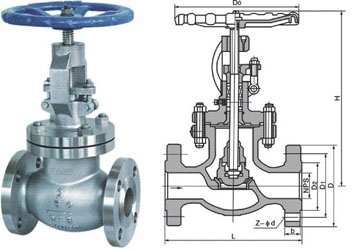

主要連接尺寸
型號
規格
尺寸
inch
DN
L
D
D1
D2
b
z-Φd
H
D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY
1/2″
15
108
95
70
52
12
4-Φ15
200
100
3/4″
20
117
100
75
58
14
4-Φ15
205
120
1″
25
127
125
90
70
14
4-Φ19
230
140
11/4″
32
140
135
100
80
16
4-Φ19
240
140
11/2″
40
165
140
105
85
16
4-Φ19
270
160
2″
50
203
155
120
100
16
4-Φ19
300
200
21/2″
65
216
175
140
120
18
4-Φ19
340
220
3″
80
241
185
150
130
18
8-Φ19
360
240
4″
100
292
210
175
155
18
8-Φ19
420
280
5″
125
356
250
210
185
20
8-Φ23
460
350
6″
150
406
280
240
215
22
8-Φ23
500
400
8″
200
495
330
290
265
22
12-Φ23
590
450
10″
250
622
400
355
325
24
12-Φ25
710
500
12″
300
698
445
400
370
24
16-Φ25
810
550
14″
350
787
490
445
415
26
16-Φ25
880
600
16″
400
914
560
510
475
28
16-Φ27
940
650
主要連接尺寸
型號
規格
尺寸 (mm)
inch
DN
L
D
D1
D2
b
z- Φ d
H
D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K
1/2″
15
152
95
70
52
14
4- Φ 15
220
120
3/4″
20
178
100
75
58
16
4- Φ 15
230
120
1″
25
203
125
90
70
16
4- Φ 19
260
140
11/4″
32
216
135
100
80
18
4- Φ 19
280
140
11/2″
40
229
140
105
85
18
4- Φ 19
300
200
2″
50
267
155
120
100
22
8- Φ 19
330
240
21/2″
65
292
175
140
120
24
8- Φ 19
360
240
3″
80
318
200
160
135
26
8- Φ 23
400
280
4″
100
356
225
185
160
28
8- Φ 23
450
320
5″
125
400
270
225
195
30
8- Φ 25
500
400
6″
150
444
305
260
230
32
12- Φ 25
540
450
8″
200
559
350
305
275
34
12- Φ 25
670
500
10″
250
622
430
380
345
38
12- Φ 27
770
550
12″
300
711
480
430
395
40
16- Φ 27
855
600
14″
350
762
540
480
440
44
16- Φ 33
920
650
16″
400
864
605
540
495
46
16- Φ 33
970
700
